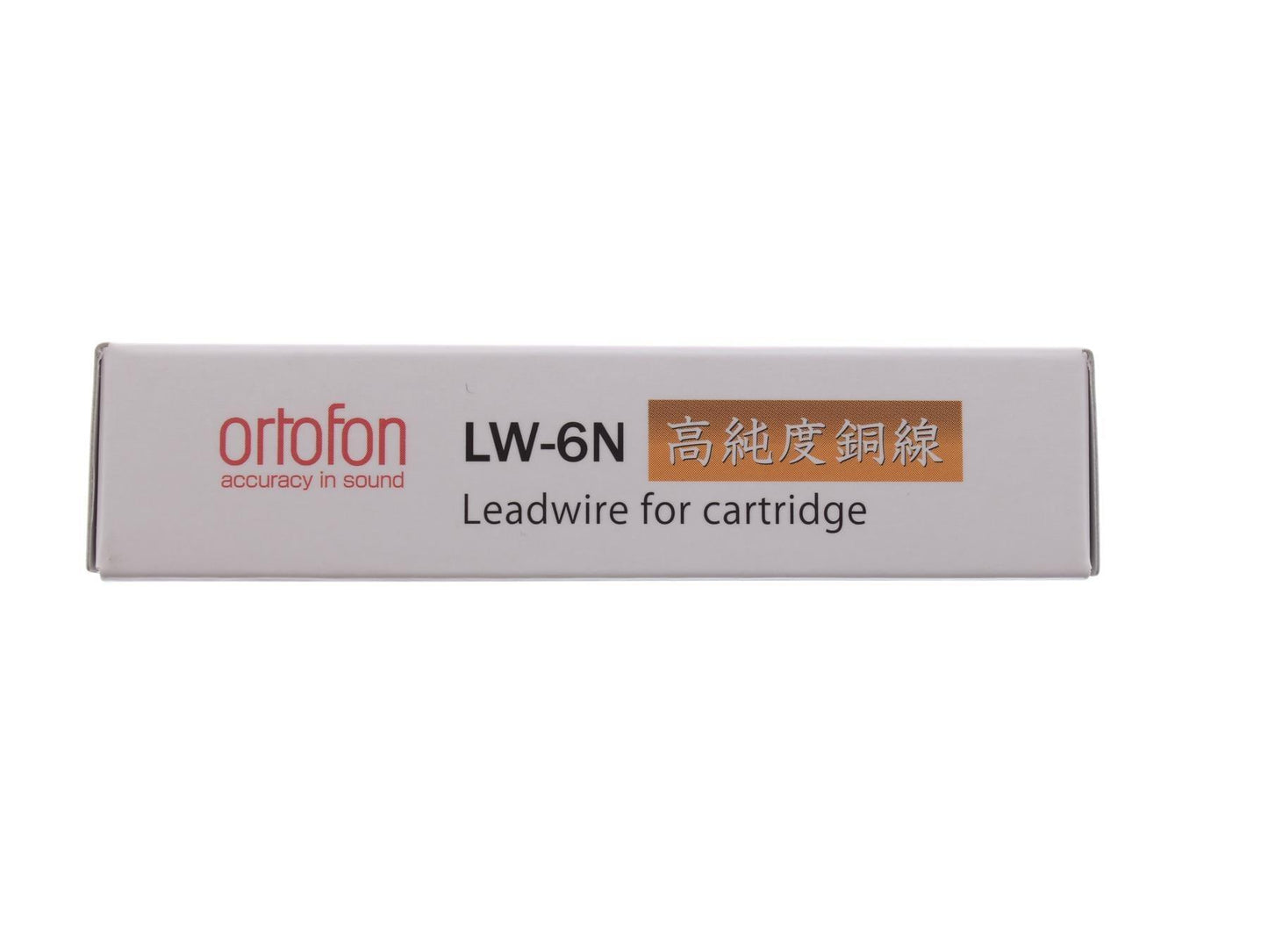

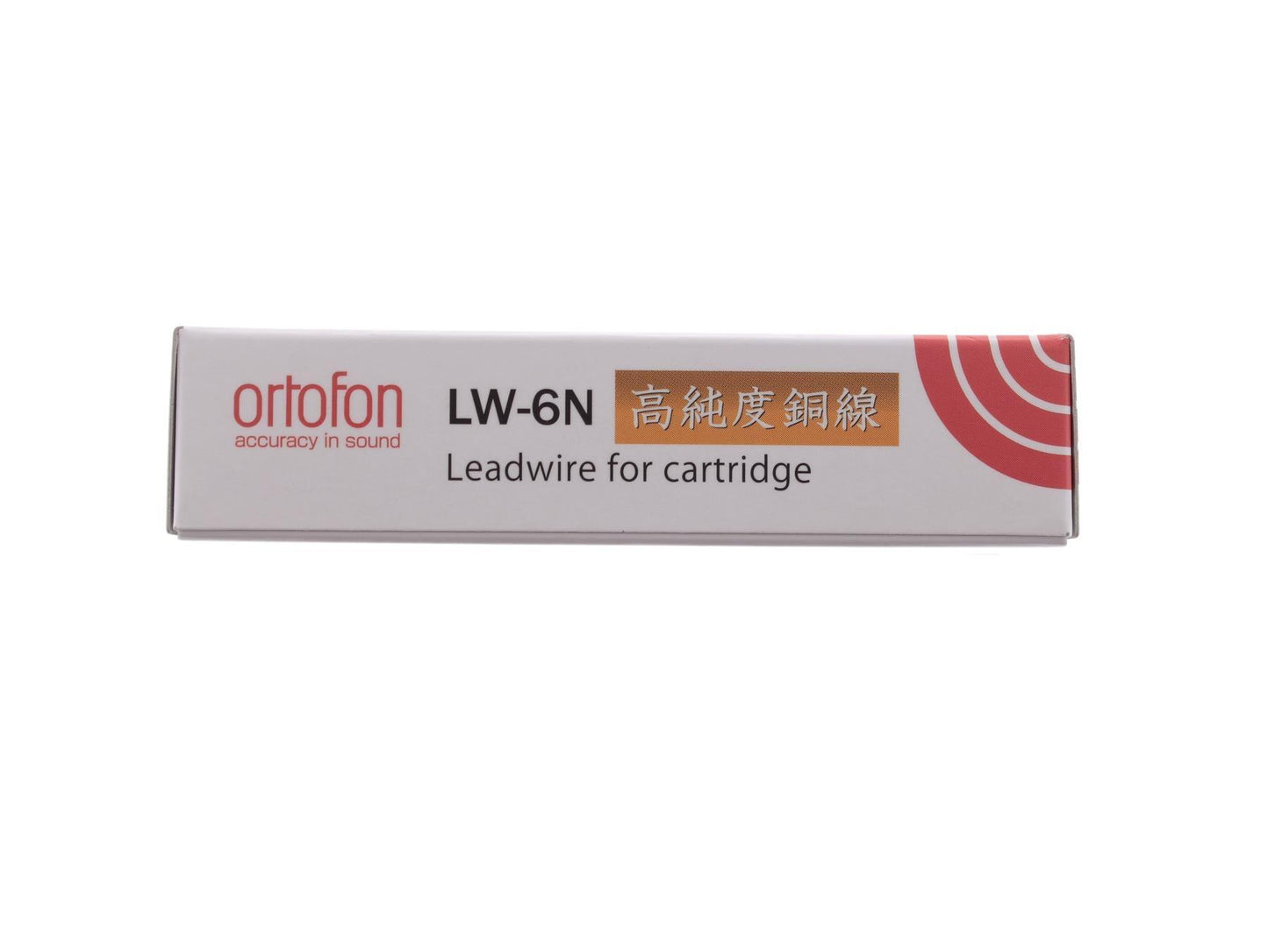

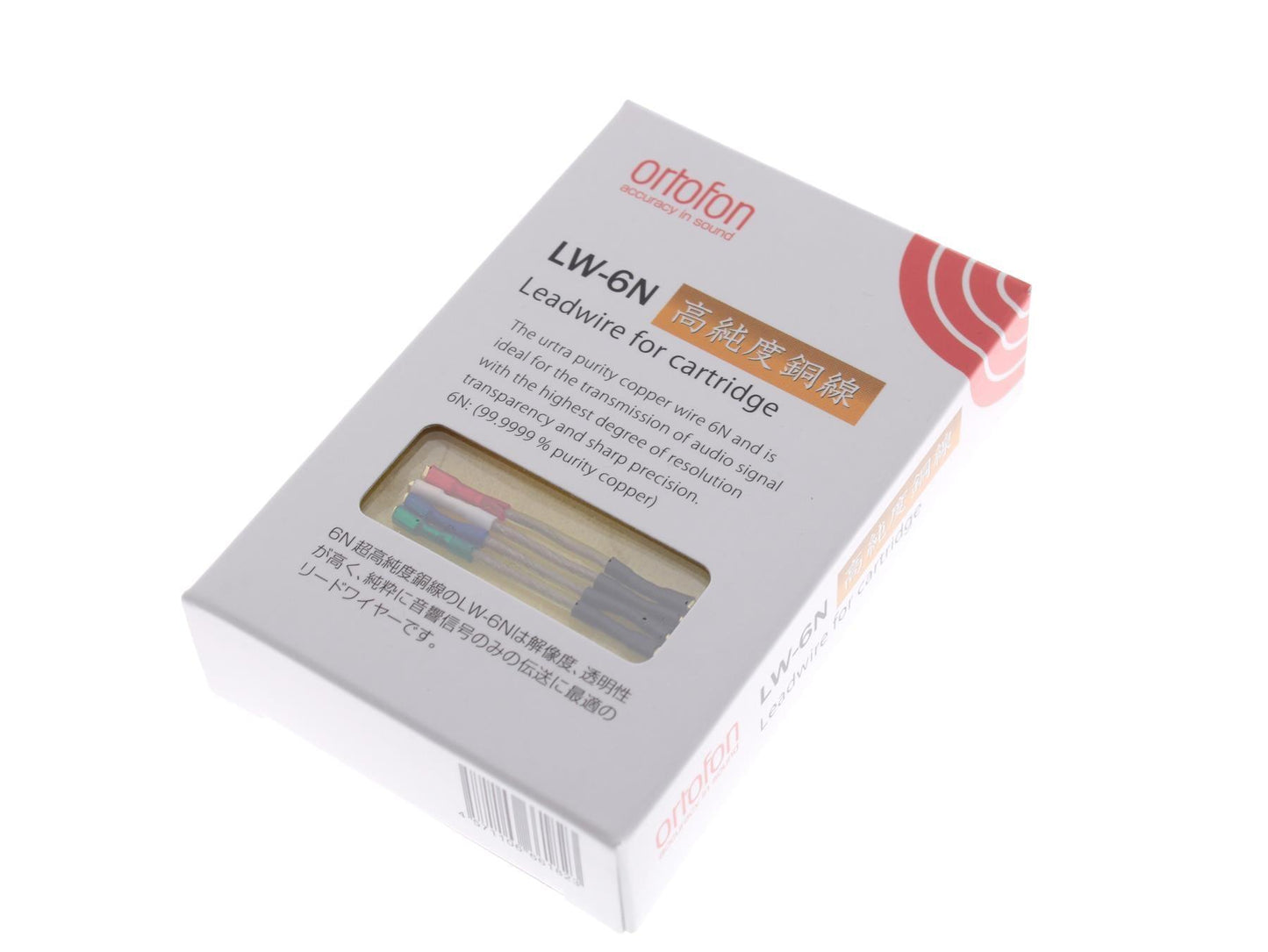

Conjunto de fios para ligação de cabeças de gira-discos Ortofon LW-6 N

Conjunto de fios para ligação de cabeças de gira-discos de alta qualidade Ortofon LW6N

LW-6N é o fio 6N feito de fio de cobre de ultra alta pureza. A configuração é muito sofisticada com diferentes diâmetros de fio, o fio interno é enrolado à direita, o fio externo é enrolado à esquerda. A extremidade do fio é fixada por um terminal banhado a ouro. O enrolamento apertado entre si torna a transmissão clara dos sinais musicais. Tonalidade clara e nítida.

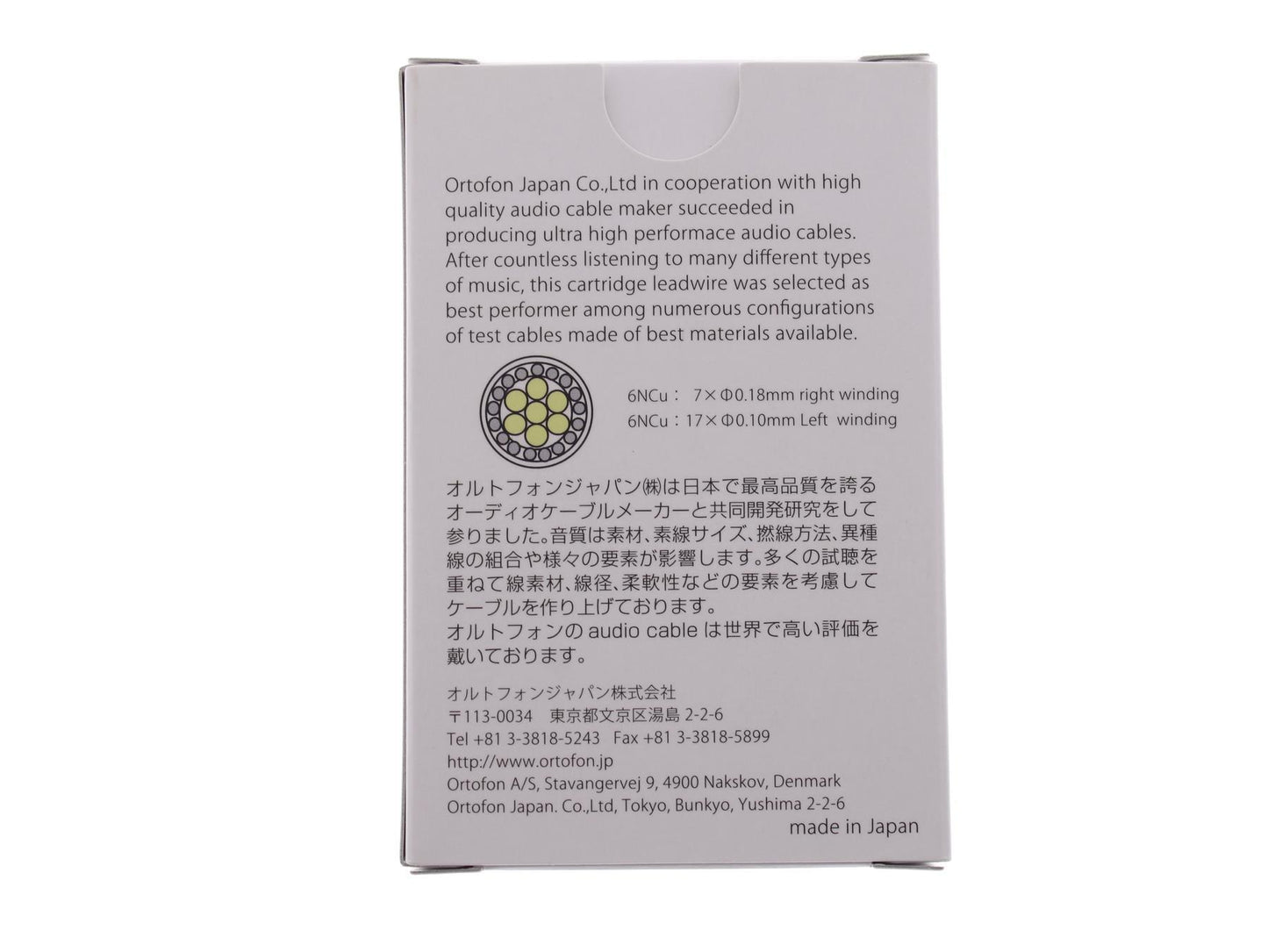

Fio Cu de alta pureza 6NCu: 7 x φ 0,18 mm (fios direitos)

Fio Cu de alta pureza 6NCu: 17 x φ 0,10 mm (fios esquerdos)

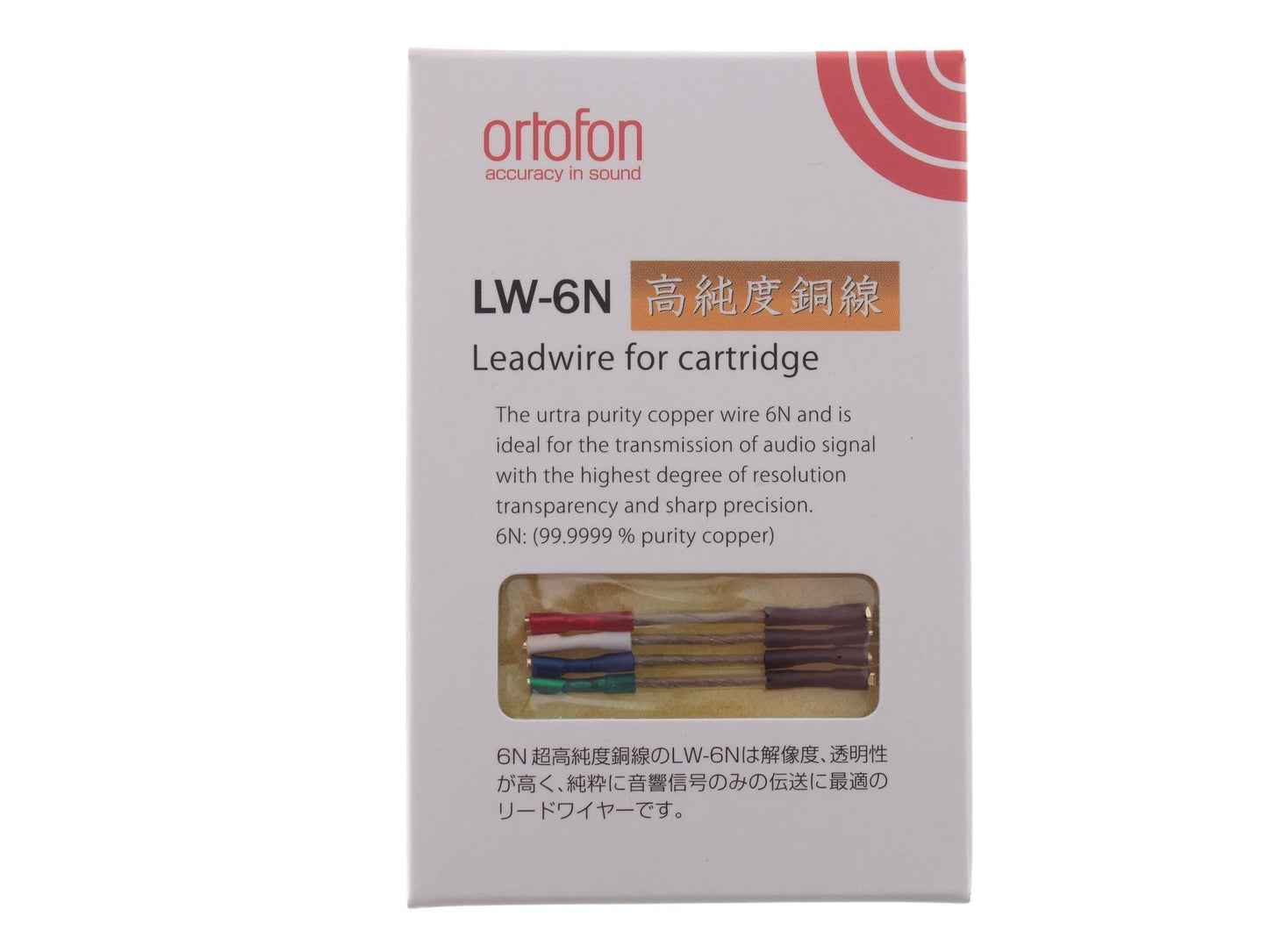

Instruções de montagem Todos os cartuchos Ortofon possuem um código de cores nos terminais, indicando vermelho e verde para o canal direito, respectivamente, terminal quente e terra. Branco e azul para o canal esquerdo, respectivamente, terminal quente e terra. O terminal verde será sempre utilizado para aterramento dos invólucros do cartucho ou sistema do motor, sempre que conectado dentro do cartucho.

Recomendamos conectar os fios condutores ao cartucho e ao cabeçote antes de montar o cartucho no cabeçote. Lembre-se da orientação correta dos cabos. O diâmetro dos PINs terminais do headshell Ortofon SH-4 e dos cartuchos Ortofon é de 1,2 mm, enquanto o diâmetro dos PINs dos headshells Ortofon é normalmente de apenas 1,0 mm. Usar LW 6N com o cabeçote SH-4 requer que a braçadeira lateral do casco LW 6N seja alargada um pouco para caber nos PINs SH-4. Se deslocado, pode causar aperto excessivo do conjunto. Estando atento a este detalhe, você evitará o risco de queda dos PINs dos terminais do cartucho.
